DDP 유구전시장 문화재 유구 3D 스캔

장성HDS는 동대문디자인플라자(DDP) 유구전시장 리모델링에 앞서 기존 유구와 주변 공간의 현재 상태를 정밀하게 기록하기 위한 3D 스캔 프로젝트를 수행하였습니다.

이번 프로젝트의 주요 목적은 리모델링 공사 전에 현존하는 문화재 유구의 실제 형상과 위치, 주변 암석 및 공간정보를 3차원 데이터로 정확하게 기록하여 향후 보존 및 설계에 활용할 수 있는 기초자료를 구축하는 것이었습니다.

약 50m × 20m 규모 유구의 비접촉 3D 스캐닝

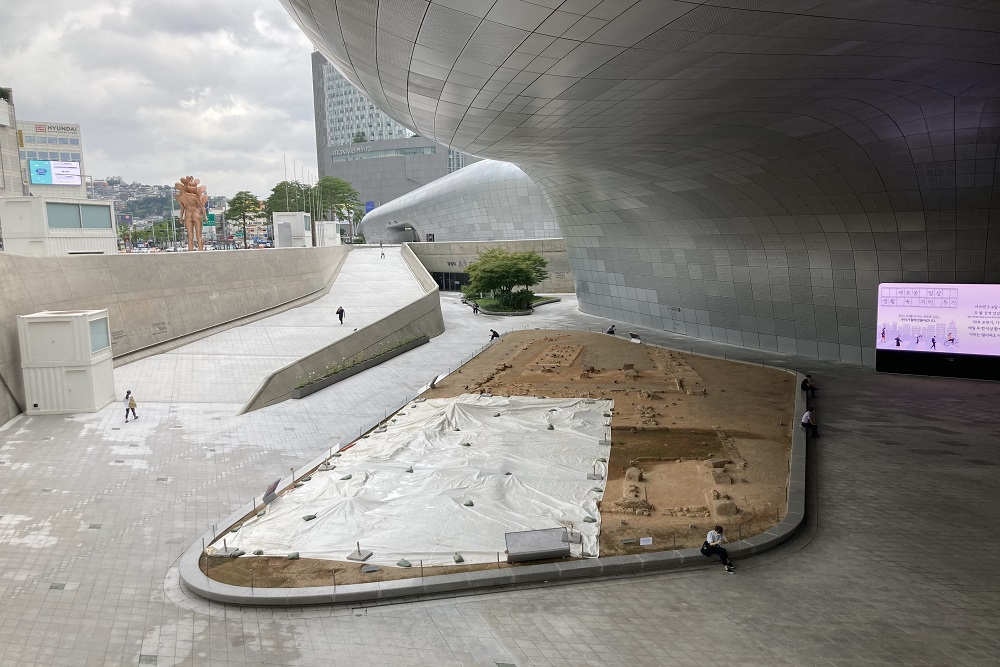

대상 유구는 DDP 살림터 지하 2층에 위치하고 있으며, 약 가로 50m × 세로 20m 규모의 공간에 걸쳐 있습니다.

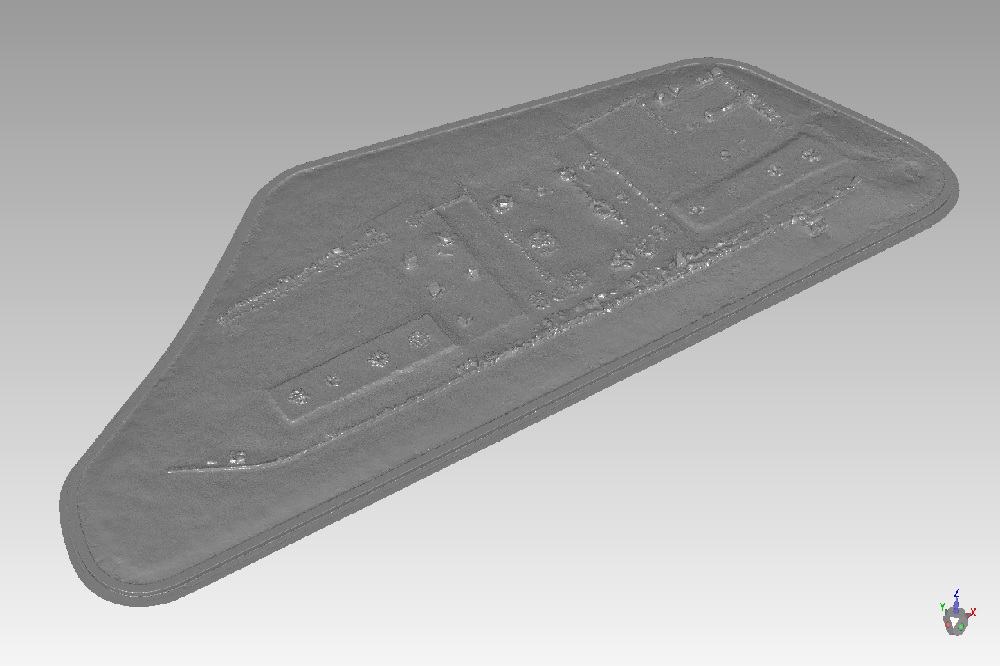

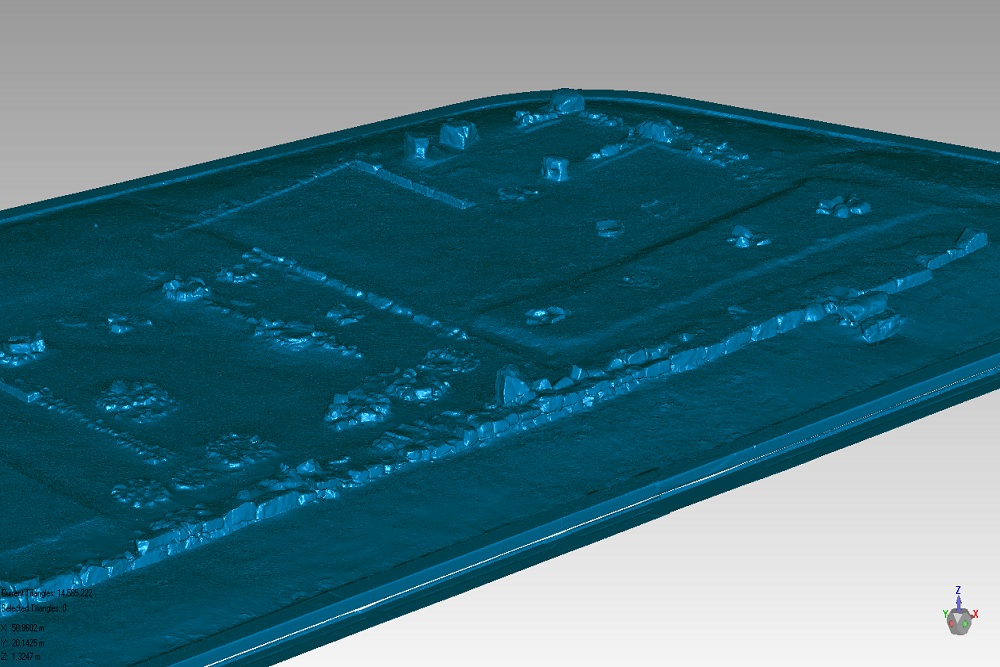

유구는 이미 보존처리가 완료된 상태였기 때문에 작업자가 내부에 직접 진입하거나 장비를 설치하기 어려운 조건이었습니다. 이에 장성HDS는 유구 외곽에서 3D 스캐닝을 수행하고 여러 위치에서 취득한 Point Cloud(포인트클라우드)를 하나의 좌표계로 정합하여 전체 유구의 3차원 형상을 구축하였습니다.

직접 접근하기 어려운 문화재나 보존 대상의 경우에도 이러한 비접촉 방식의 3D 스캔을 활용하면 대상물에 대한 물리적인 영향을 최소화하면서 실제 형상과 위치정보를 정밀하게 기록할 수 있습니다.

유구뿐만 아니라 주변 암석까지 정밀 3D 기록

이번 프로젝트에서는 유구 자체만을 스캔한 것이 아니라 유구 주변의 암석과 주변 공간까지 함께 3D 스캔하였습니다.

유구와 주변 구조물의 상대적인 위치를 동일한 좌표계에서 기록함으로써 단순한 사진이나 2차원 도면만으로는 파악하기 어려운 거리, 높이, 형상 및 공간적인 배치 관계를 3차원 데이터로 확인할 수 있도록 하였습니다.

구축된 3D 스캔 데이터는 다음과 같은 용도로 활용할 수 있습니다.

• 문화재 유구의 현재 상태 및 실제 형상 기록
• Point Cloud 기반 정밀 3차원 현황자료 구축
• 유구와 주변 구조물의 위치 및 공간관계 확인
• 리모델링 및 설계 검토를 위한 기초자료
• 향후 보존·복원 작업을 위한 디지털 기록
• 추후 재스캔을 통한 변형 및 변화 비교

리모델링 전 문화재 현황을 디지털 데이터로 보존

문화재가 위치한 공간의 리모델링이나 공사를 진행할 경우에는 공사 이전의 상태를 정확하게 기록하는 과정이 중요합니다.

3D 스캐닝은 특정 시점의 문화재와 주변 공간을 실제 크기와 위치정보를 가진 3차원 데이터로 보존할 수 있습니다. 향후 동일한 대상을 다시 스캔하면 기존 데이터와 비교하여 형상이나 위치 변화 여부를 분석하는 자료로도 활용할 수 있습니다.

장성HDS는 이번 DDP 유구전시장 프로젝트를 통해 접근이 제한된 대형 문화재 유구와 주변 공간을 비접촉 방식으로 정밀 3D 스캔하고 Point Cloud 데이터로 구축하였습니다.

문화재, 유적, 유구, 역사적 건축물 등의 3D 스캔, 정밀 실측, 디지털 기록, Point Cloud 구축 및 변위·변형 분석이 필요한 경우 장성HDS에 문의해 주십시오.
